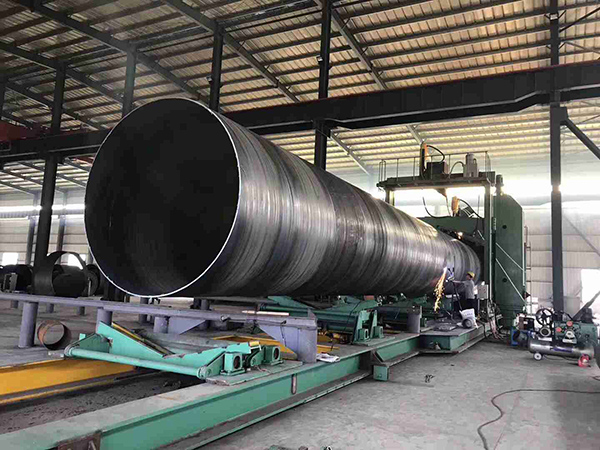

螺旋鋼管是以帶鋼卷板為原材料，經(jīng)常溫擠壓成型，以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。

　?。?）原材料即帶鋼卷，焊絲，焊劑。在投入前都要經(jīng)過嚴格的理化檢驗。

　?。?）帶鋼頭尾對接，采用單絲或雙絲埋弧焊接，在卷成鋼管后采用自動埋弧焊補焊。

　?。?）成型前，帶鋼經(jīng)過矯平、剪邊、刨邊，表面清理輸送和予彎邊處理。

　?。?）采用電接點壓力表控制輸送機兩邊壓下油缸的壓力，確保了帶鋼的平穩(wěn)輸送。

　?。?）采用外控或內(nèi)控輥式成型。

　　（6）采用焊縫間隙控制裝置來保證焊縫間隙滿足焊接要求，管徑，錯邊量和焊縫間隙都得到嚴格的控制。

　　（7）內(nèi)焊和外焊均采用美國林肯電焊機進行單絲或雙絲埋弧焊接，從而獲得穩(wěn)定的焊接質(zhì)量。

　?。?）焊完的焊縫均經(jīng)過在線連續(xù)超聲波自動傷儀檢查，保證了100%的螺旋焊縫的無損檢測覆蓋率。若有缺陷，自動報警并噴涂標記，生產(chǎn)工人依此隨時調(diào)整工藝參數(shù)，及時消除缺陷。

　?。?）采用空氣等離子切割機將鋼管切成單根。

　?。?0）切成單根鋼管后，每批鋼管都要進行嚴格的首檢制度，檢查焊縫的力學性能，化學成份，溶合狀況，鋼管表面質(zhì)量以及經(jīng)過無損探傷檢驗，確保制管工藝合格后，才能正式投入生產(chǎn)。

　?。?1）焊縫上有連續(xù)聲波探傷標記的部位，經(jīng)過手動超聲波和X射線復查，如確有缺陷，經(jīng)過修補后，再次經(jīng)過無損檢驗，直到確認缺陷已經(jīng)消除。

　　（12）帶鋼對焊焊縫及與螺旋焊縫相交的丁型接頭的所在管，全部經(jīng)過X射線電視或拍片檢查。

　?。?3）每根鋼管經(jīng)過靜水壓試驗，壓力采用徑向密封。試驗壓力和時間都由鋼管水壓微機檢測裝置嚴格控制。試驗參數(shù)自動打印記錄。

　?。?4）管端機械加工，使端面垂直度，坡口角和鈍邊得到準確控制。

　　焊縫處理

　　螺旋鋼管將帶鋼送入焊管機組，經(jīng)多道軋輥滾壓，帶鋼逐漸卷起，形成有開口間隙的圓形管坯，調(diào)整擠壓輥的壓下量，使焊縫間隙控制在1~3mm，并使焊口兩端齊平。

　　1.如間隙過大，則造成鄰近效應減少，渦流熱量不足，焊縫晶間接合不良而產(chǎn)生未熔合或開裂。

　　2.如間隙過小則造成鄰近效應增大，焊接熱量過大，造成焊縫燒損;或者焊縫經(jīng)擠壓、滾壓后形成深坑，影響焊縫表面質(zhì)量。

　　將管坯的兩個邊緣加熱到焊接溫度后，在擠壓輥的擠壓下，形成共同的金屬晶?；ハ酀B透、結(jié)晶，最終形成牢固的焊縫。螺旋鋼管若擠壓力過小，形成共同晶體的數(shù)量就小，焊縫金屬強度下降，受力后會產(chǎn)生開裂;如果擠壓力過大，將會使熔融狀態(tài)的金屬被擠出焊縫，不但降低了焊縫強度，而且會產(chǎn)生大量的內(nèi)外毛刺，甚至造成焊接搭縫等缺陷。



為提高螺旋鋼管的耐腐蝕性能，對一般螺旋鋼管進行鍍鋅。鍍鋅螺旋鋼管分熱鍍鋅和冷鍍鋅兩種，熱鍍鋅鍍鋅層厚，冷鍍鋅成本低，表面不是很光滑。吹氧焊管：用作煉鋼吹氧用管，一般用小口徑的焊接鋼管，規(guī)格由3/8-2寸八種。用08、10、15、20或者195-Q235的鋼帶制作成的，為了防腐蝕，有得進行滲鋁處理。



鍍鋅螺旋鋼管是使熔融金屬與鐵基體反應而產(chǎn)生合金層，從而使基體和鍍層二者相結(jié)合。熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優(yōu)點。



熱鍍鋅螺旋鋼管：鋼管基體與熔融的鍍液發(fā)生復雜的物理、化學反應，形成耐腐蝕的結(jié)構(gòu)緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其耐腐蝕能力強。
