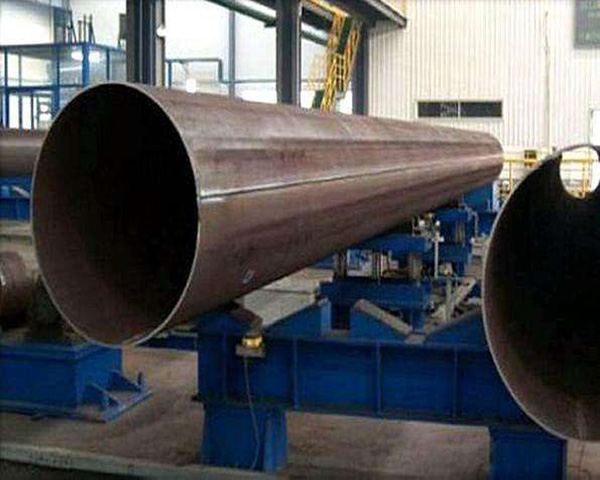

河北天翔成直縫鋼管廠家的大口徑直縫埋弧焊管成型工藝方法及特點

大口徑直縫埋弧焊管的成形工藝方法有：UOE成形法、JCOE成形法、CFE排輥成形法、RBE輥彎成形法和C成形法等，簡單介紹如下。

1、UOE成形法：寬厚鋼板經刨邊或銑邊后(銑邊前焊好引弧板)，在預彎?rùn)C(jī)上對邊部進行預彎曲，在U型壓力機上將它壓成U型，再在O型壓力機上將它壓制成O型變成圓管筒，經預焊后，圓管筒送到幾條焊接線上，對內外兩面坡口進行焊接，形成鋼管，再在擴管機上對鋼管進行擴管定徑，并提高尺寸精度，焊縫經各種檢查合格后，在內外表面涂上防腐層。UOE工藝設備選擇鋼板銑邊機、預彎邊機、U型壓力機、O型壓力機、預焊機、內外焊機、擴管機、無損探傷設備、水壓試驗機和鋼管內外涂層設備等。

2、JCOE成形法：鋼板經預彎?rùn)C(jī)進行端頭預彎后，在制管壓力機先從一邊將一半逐步壓成J型，再從一邊將一半逐步壓成C型，經中間壓制后形成O型開口管坯，經鋼管合縫預焊機合縫，再經自動埋弧內外焊機焊接成為鋼管。

3、CFE排輥成形法：排輥成形機，由預成形機架、平輥機架、邊緣彎曲輥及小排輥機架組成，由于設置了許多相同的小排輥，使得成形過程中鋼板邊緣的軌跡近乎是直線的，避免了“邊緣拉伸”現象。CFE法成形質量好，其產品質量與UOF法無區別。該法使用原料為熱輥帶鋼卷，這一點與其它成形法均不同。它主要適用于大批量、單一品種鋼管的生產，但難以生產高強度厚壁鋼管及大口徑鋼管。

4、RBE輥彎成形法：輥彎成形是將鋼板在三輥或四輥之間經多次滾壓成形，此種方法生產出的焊管在使用性能和可靠性上均接近UOE焊管，RBE法投資少，建廠快，產量適中且靈活性較大，對市場適應性強，近年來該方法在一些發展中國家得到了應用。但由于該成形法成形上輥中部無支撐，受其剛度的限制，成形鋼管直徑不能小于508mm(20in)，降低了市場占有率，我國不少管道的直徑在508mm以下。

5、C成形法：用兩臺C成形機代替UOE生產線中的U壓力機和O壓力機，其成形過程為：經預彎邊的鋼板首先在第一臺壓力機上成形鋼板的一半，接著在另一壓力機上成形鋼板的另一半，從而得到O形圓管。C成形法生產的焊管尺寸合適，產量適中，生產線價格較低。
